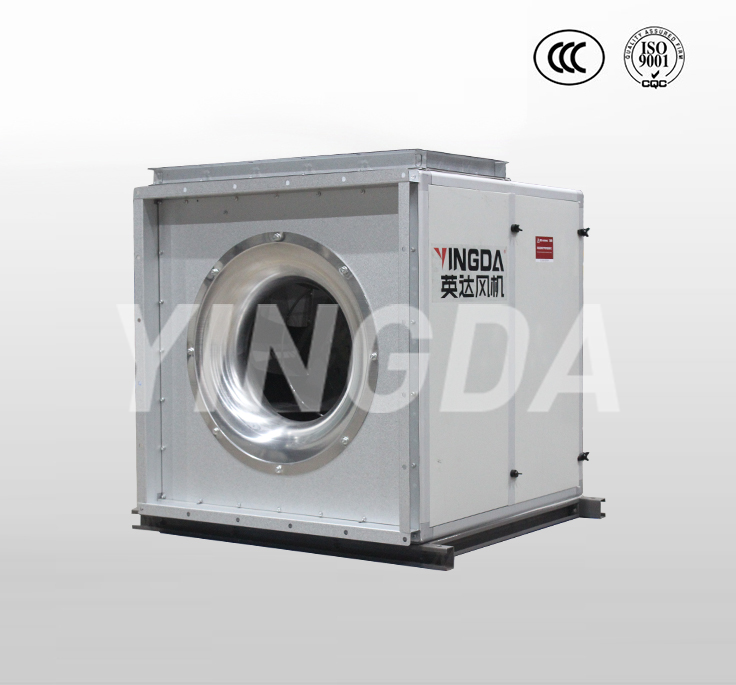

管道離心風機ISQ

風量范圍：600～50,000 m³/h

靜壓范圍：100～1,600 Pa

驅動形式：直聯、皮帶

安裝形式：座裝、吊裝、接風管

用途：管道送排風、過濾送排風、靜音風機箱、消防排煙、防爆排風等

如需了解更多詳細參數，性能曲線圖，請聯系右側在線咨詢銷售客服，期待您的咨詢。

立即咨詢

聯系我們

地區

手機

客服經理

微信
江蘇、山東、山西、遼寧、湖北、寧夏、新疆

19957535651

吳經理

19957535651
浙江、福建、天津、湖南、黑龍江、四川、青海、西藏

17306563661

顧經理

17306563661
上海、安徽、陜西、吉林、云南、重慶、甘肅、廣西

15355573617

陳經理

15355573617
廣東、北京、河北、江西、河南、海南、貴州、內蒙古

15381667907

陳經理

15381667907

7*12小時咨詢在線，如需采購定制各類風機，可直接聯系（十分鐘出報價）

產品概述

產品概述：

1.1．HTFC-Q無蝸殼箱式離心風機是-種葉片為后傾式箱形離心風機，產品由低噪聲后傾離心風機葉輪、電機、消聲箱體、支架等組成。根據安裝位置不同提供不同的角度進出風口位置，以滿足用戶不同的安裝需要。采用電機內置安裝結構,減小聲源噪聲。主要用于通風換氣。

1.2．風機分單速和雙速，雙速風機配雙速電機,實現兩擋調速，可滿足用戶對不同工況點性能調節的需要，風機也可配置用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25Hz~50Hz。

1.3．為適應防爆環境需要，風機可配置防爆電機，防爆等級為Ex db IIB T4Gb,適用于易燃、易爆氣體的場所。

1.4．風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗并需適當增加箱體長度。

工作條件：

工作溫度：-20~+50℃（可連續運轉）；
耐高溫：100℃°（可連續20小時）；
280℃°（可連續30分鐘以上）；
濕度：小于90%；
介質條件：空氣；
工作電源：三相380V/50Hz。

應用：

風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓，高檔樓盤地下室，城市管廊，等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。

產品結構圖

葉輪
氣動特性和噪聲特性；高效區寬，不過載；平衡等級高達G2.5(普通產品僅為6.3)。葉片：一次沖壓成型確保加工質量。
進風口
入口文丘里管和前盤：旋壓工藝確保流線啟動特性；入口文丘里管：取代導流圈，確保氣流順暢。
外殼
風機外殼應為鍍鋅鋼板材[選項：靜電環氧噴涂]制成，其厚度足以保證能夠承受驅動機構和電機的重量。殼體設計應允許不同的出口方向。
電機
電機應與風機負載緊密配合，防護等級IP54，絕緣等級F。電機和驅動機構應置于氣流之外，以避免氣流中的油脂或灰塵的堆積。

產品認證

消防風機及認證【僅適用于消防排煙】

該風機作為消防風機應當通過JB/T 10563-2006《一般用途離心通風機技術條件》檢驗，應保證常規性能符合標準要求，并提供擁有檢測資質的機構出具的檢測報告。同時還需要經國家指定的消防安全檢測機構按照GA 211-200 9《消防排煙風機耐高溫試驗方法》檢測，在主風道介質溫度為280℃時必須能夠連續運行30分鐘以上，保證耐高溫性能符合標準要求，并提供擁有檢測資質的機構出具的檢測報告。
